Dalla scelta dei semilavorati consegue la qualità dei prodotti finiti
Stratificati tecnici - Materiali compatti Teknotex. Pagina 5 di 6

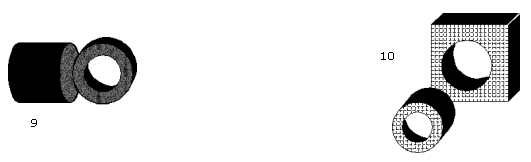

Non si ricava mai una rondella di appoggio o di attrito dal tondo o tubo avvolto e pressato (fig. 9); le rondelle dovranno essere ricavate dalla lastra (fig. 10).

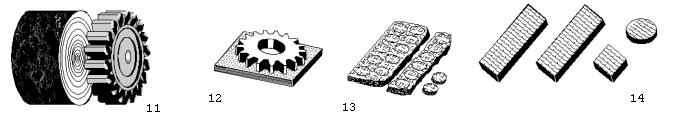

Non si ricava mai un ingranaggio da un tondo avvolto e pressato: i denti potrebbero rompersi (fig. 11); un ingranaggio dovrà essere sempre ricavato dalla lastra (figg. 12, 13, 14).

L'orientamento delle tele è importante anche per l'esecuzione di boccole di scorrimento.




I testi e la documentazione fotografica illustrativa presenti in questo sito sono di proprietà esclusiva della Tecnipoint SaS.
E' vietata la loro riproduzione anche parziale.



ARTICOLI TECNICI INDUSTRIALI - PRODOTTI SPECIALI PER MANUTENZIONE
Via Santa Caterina, 2 - 46100 Mantova (Italia) - Telefono e Fax: +39 0376 223687 - Cellulare: +39 335 7717507 - info@tecnipoint.com

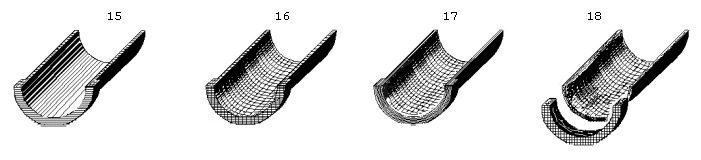

Una boccola ricavata da lastra parallelamente al senso del laminato mostra i suoi strati di tela come in fig. 15. È evidente che tale boccola sarà fragile vicino alle estremità.

Una boccola ricavata comunque da lastra ma nel senso perpendicolare al laminato si presenta come in fig. 16. Questa è una soluzione possibile ma a rischio se il montaggio non è particolarmente attento, inoltre è una soluzione costosa e ingiustificata per piccole serie.

Una boccola ricavata da tondo o tubo avvolto e pressato presenta le sue tele come da fig. 17. Questa è una soluzione economica e logica, ma nel caso in cui sia applicato un grosso sforzo al collare, la soluzione ideale sarà una boccola divisa in due parti (fig. 18): corpo ricavato dal tubo e collare ricavato dalla lastra.

  Un uso frequente in elettrotecnica è quello dei tiranti filettati isolanti. Questi particolari dovranno essere ricavati da tondo tornito dalla lastra (fig. 19) in TEKNOTEX Ftc oppure in TEKNOTEX Etv.
